有機合成高分子絮凝劑在選礦應用效能實驗
合成高分子絮凝劑投加量少，一般在2%以下，效果好，形成的絮團大，而且強度大，不易破碎，不增加泥量，降低熱值，無腐蝕性。它分非離子型、陽離子型、陰離子型和兩性四種。常用有機絮凝劑有:聚丙烯酰胺PAM、聚丙烯酸鈉、聚氧乙烯、聚乙烯胺、聚乙烯磺酸鹽等，其中聚丙烯酰胺的應用較多，占合成高分子絮凝劑的80%左右。然而這一類絮凝劑由于存在著一定量的殘余單體丙烯酰胺，不可避免的帶來一些毒性，所以限制了它的應用。聚丙烯酰胺中的酰胺基團是氮或胺的�；苌�。由于酰胺基團中氮原子的未共用電子對與羥基雙鍵中的Л電子形成共軛體系，使氮原子的電子層密度降低，與之相連的氫原子也變得活潑，較易質子化。因此，在一定條件下通過曼尼期反應，在聚丙烯酰胺上引如胺類分子，生成季胺型陽離子。陽離子聚丙烯酰胺絮凝劑與絮凝體不僅有橋連作用，而且還有包絡作用。發生橋連和包絡的高分子還能相互作用形成三維網狀結構，有助于沉降分離。而我廠主要選用聚丙烯酰胺(PAM)干粉和乳液型兩種絮凝劑，現對兩種絮凝劑進行比較。
聚丙烯酰胺干粉絮凝劑，該絮凝劑呈白色，其分子量為1000萬，陰離子型。該絮凝劑的特點為溶解速度較慢，添加時較容易，而且需要放置一定時間(約7～8小時)效果才好。另一種為內蒙古河西航天工業總公司生產的乳液型聚丙烯酰胺絮凝劑，該絮凝劑呈乳膠狀，乳白色，分子量為1000萬，其特點是溶解速度快，溶解效果很好，攪拌時間短，15分鐘即可使用。
兩種絮凝劑對比實驗如下。

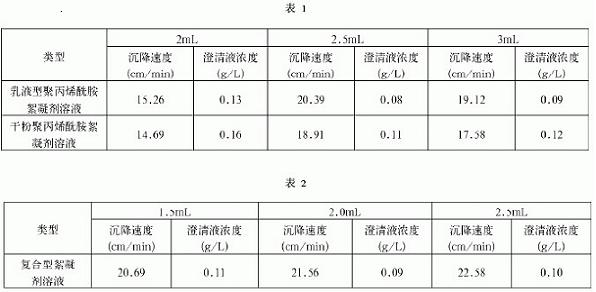

用200mL燒杯配制1‰濃度的干粉聚丙烯酰胺絮凝劑溶液，用電磁攪拌器攪拌一小時，靜置半小時。再用200mL燒杯配制1‰濃度的液體聚丙烯酰胺絮凝劑溶液，用電磁攪拌器攪拌15分鐘。現場采集煤泥水試樣并測其濃度，其值為45.69g/L，分裝在兩個500mL量筒內，每只量筒內煤泥水的量均為500mL。將配置好的兩種絮凝劑用注射器分別吸取2mL、2.5mL、3mL注入量筒內，蓋上橡膠塞，上下自然翻轉五個循環，做好記錄，實驗結果如下表所示(見表1)。
從以上結果可以看出，乳液型聚丙烯酰胺絮凝劑比干粉聚丙烯酰胺絮凝劑效果稍好一些，而且較佳用量均為5mL(1000mL煤泥水量)。按照煤泥水小時入料量1500m3計算，則每班需加60kg絮凝劑。
